NARZYNKA M14 HSS GWINT M14x1.25 mm GWINTOWNIK
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

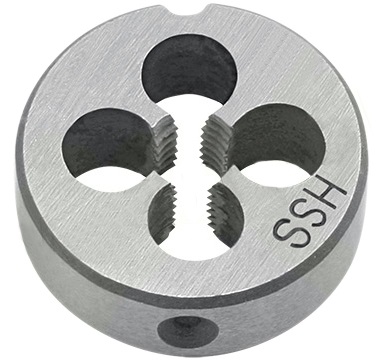

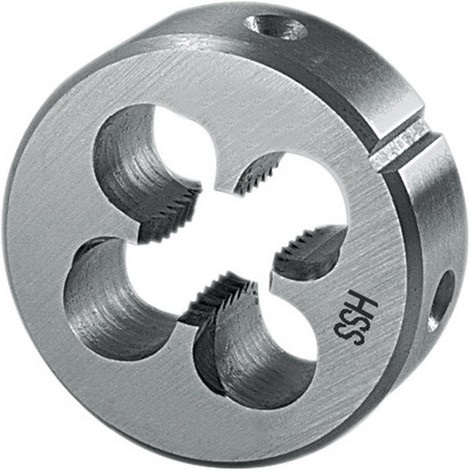

NARZYNKA 47104
Narzynka wykonana ze stali stopowej narzędziowej NC6 (W-1.2063) o twardości 60°HRc (+/-1°).
Hartowane w oleju, charakteryzują się dużą odpornością na ścieranie zwłaszcza do temperatury 200°C.
Narzynka posiada szlifowany zarys gwintu o kącie 60° i 4-otwory wiórowe do odprowadzania wiórów i otwory zaciskowe do mocowania w oprawkach gwinciarskich.
Narzynka okrągła do gwintu metrycznego zwykłego prawoskrętnego wg. ISO DIN-13, w klasie podstawowej do najczęściej stosowanych tolerancji gwintu zewnętrznego wg. ISO (6g)
Zgodne z normą DIN-EN 22 568 (dawniej DIN-223)
Przeznaczenie do zastosowań ogólnych, do gwintowania wałków wykonanych ze:
- stali konstrukcyjnej węglowej
- stali niskostopowej
- stali o wytrzymałości do Rm < 600MPa
- metali nieżelaznych
- utwardzanego tworzywa sztucznego
Dane techniczne:
- rozmiar: M14x1.25mm.
- wymiary: ø38x10mm.
- nakrój: 1.75P.
- typ gwintu: metryczny zwykły prawoskrętny.
- norma gwintu: ISO DIN-13.
- tolerancja gwintu: ISO (6g).
Uwaga: zalecana średnica wałka pod gwintowanie narzynką M14x1.50mm, to średnica ø13.85mm.
W celu poprawy jakości wykonywanego gwintu zaleca się stosowanie środków chłodząco-smarujących, dobieranych odpowiednio w zależności od rodzaju gwintowanego materiału.
